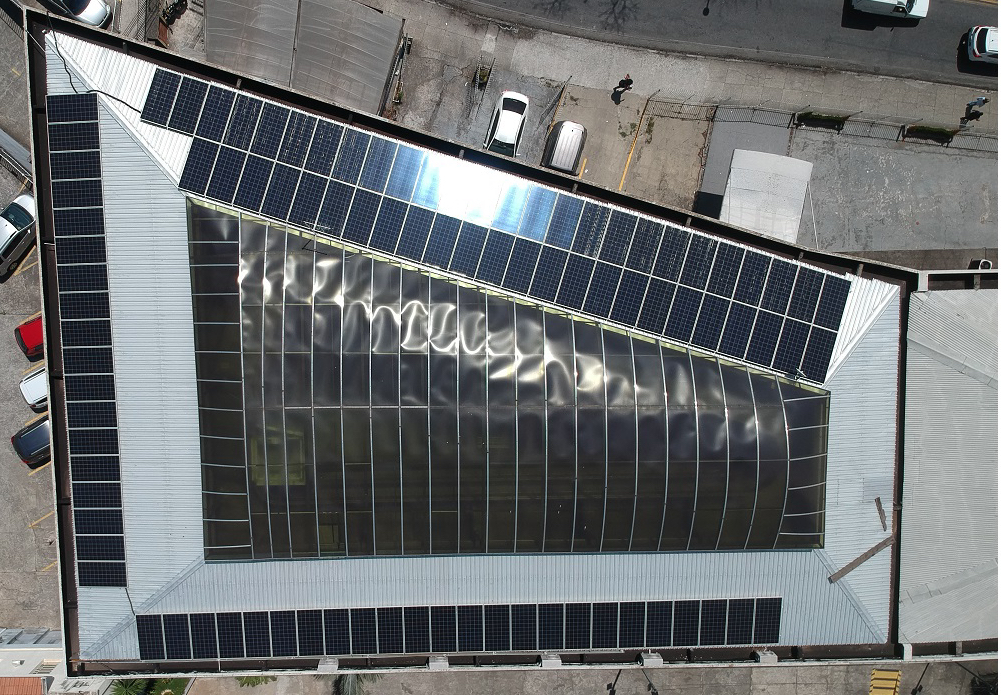

Um projeto de 2019 que marcou nossa trajetória: 92 módulos Jinko de 390 Wp instalados em três orientações de telhado metálico novo, gerando cerca de 3.400 kWh por mês para uma instituição religiosa em Osasco-SP.
Telhado com 3 inclinações, consumo alto e três orientações disponíveis
Em 2019, a Implasolar foi contratada para projetar e instalar um sistema fotovoltaico on-grid na sede administrativa de uma instituição religiosa em Osasco, na Grande São Paulo. O projeto apresentava um contexto favorável e ao mesmo tempo técnicamente desafiador: o telhado metálico havia sido construído recentemente, o que facilitou a fixação das estruturas, mas a edificação possuía três orientações disponíveis — sul, leste e oeste — exigindo um dimensionamento cuidadoso para maximizar a geração em cada face.
O consumo médio mensal da unidade era de aproximadamente 3.400 kWh, com picos nos meses de verão. A tarifa vigente na época era de R$ 0,71/kWh (ENEL SP, 2019), e o objetivo era cobrir a maior parte desse consumo com geração própria.
Por que on-grid? O contexto de 2019
Em 2019, os sistemas fotovoltaicos com armazenamento em baterias ainda não eram uma opção viável comercialmente no Brasil. As baterias de lítio (LiFePO4) que hoje tornam os sistemas híbridos acessíveis ainda tinham custo proibitivo e baixa disponibilidade no mercado nacional. O sistema on-grid — conectado diretamente à rede da distribuidora — era a única escolha técnica e economicamente sensata para projetos de médio porte como este.
Nesse modelo, a energia gerada pelos painéis é consumida diretamente no local durante o dia. O excedente é injetado na rede da ENEL SP, gerando créditos que abate o consumo registrado na conta de luz nos meses seguintes.
Especificações técnicas do projeto
O sistema foi dimensionado com 92 módulos fotovoltaicos Jinko Solar, modelo JKM390M-72, do tipo monocristalino. Cada módulo entrega 390 Wp de potência de pico, com eficiência de 19,67% e certificação INMETRO (006938/2017). Os módulos foram arranjados em 8 strings e distribuídos pelas três faces do telhado, com inclinação de 15°, sobre estruturas metálicas de alumínio anodizado fixadas diretamente na telha metálica.
A potência total instalada resultou em 35,88 kWp, ocupando uma área de aproximadamente 184 m² de telhado.
Para a conversão da energia CC para CA, foram utilizados dois inversores PHB da marca brasileira PHB Solar:
| Inversor | Modelo | Potência Nominal CA | Certificação INMETRO |
|---|---|---|---|
| Inversor 1 | PHB 20K-DT | 20.000 W | 005808/2015 |
| Inversor 2 | PHB 14K-DT | 14.000 W | 007126/2016 |
| Total | 34.000 Wca |
Os inversores foram conectados via transformadores abaixadores 380/220V para adequar os níveis de tensão dos equipamentos à rede elétrica da unidade consumidora, operando em configuração trifásica. Os equipamentos foram instalados em armário metálico protegido, localizado na área técnica interna da edificação.
Geração estimada e resultado econômico
Com base nos dados de irradiação solar do local (4,49 kWh/dia/m², fonte: CRESESB/SunData) e simulação no software PVsyst, a geração média estimada foi de 3.436 kWh/mês, praticamente cobrindo o consumo médio da unidade.
A produção varia ao longo do ano conforme a sazonalidade solar em Osasco:
Geração estimada (kWh/mês) — Fonte: PVsyst
Os meses de inverno (junho e julho) apresentam menor geração devido à menor irradiação e ao ângulo solar mais baixo — o que é esperado e já estava contemplado no dimensionamento do sistema.
A primeira fatura após a entrada em operação do sistema, referente a janeiro de 2020, já registrava 1.760 kWh injetados na rede e 2.320 kWh compensados no consumo da unidade — resultado consistente com a projeção do PVsyst.
O que esse projeto representa
Este foi um dos primeiros projetos de médio porte que a Implasolar realizou para o segmento institucional em Osasco. Ele demonstrou que organizações sem fins lucrativos — como instituições religiosas, associações e fundações — também se beneficiam significativamente da energia solar, reduzindo custos operacionais e direcionando recursos para suas atividades-fim.
O telhado recém-construído foi um fator determinante para a qualidade da instalação: a estrutura nova permitiu fixação precisa, sem necessidade de reforços, e garantiu que o sistema estará em pleno funcionamento por toda a vida útil dos módulos — estimada em 25 anos ou mais.
Se você representa uma instituição ou organização e quer entender como a energia solar pode reduzir seus custos, entre em contato com nossa equipe para uma análise gratuita.
